LQRY系列熱油泵（導熱油泵）
我公司是集水泵設計、制造、銷售于一體的專業廠家。主要代理：德國威樂、上海嘉金、青蛙深井泵、利歐水泵等品牌水泵。
產品詳情
LQRY系列熱油泵（導熱油泵）--產品概述
LQRY系列導熱油泵是吸取了國內外各類 的熱油循環泵的特點研制的,在我國載熱體加熱系統中行到廣泛的使用，具有結構合理、技術 、效率高、在熱態下能長期穩定運轉無泄漏、無附加冷卻系統安全可靠等特點，已經進入石油、化工、橡膠、塑料、制藥、編織印染、筑路、食品等各個工業領域，主要用于輸送不含固體顆粒的弱腐蝕性高溫液體，使用溫度≤350℃，是一種理想的熱油循環泵。

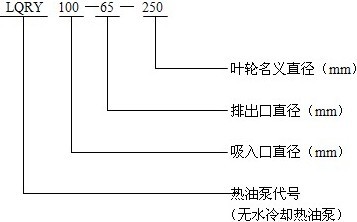

LQRY系列熱油泵（導熱油泵）--型號意義
LQRY系列熱油泵（導熱油泵）--產品特點
LQRY系列熱油泵是本單位消化吸收國外油泵的基礎上研制的第二代產品，基本結構形式為單級單吸懸臂式腳支撐結構，泵的進口為軸向吸入，出口為中心垂直向上，和電機同裝于底座上。
LQRY系列熱油泵的支撐采用了雙端球軸承支撐的結構形式，前端采用潤滑油潤滑， 后端采用潤滑脂潤滑，中間有一導油管，用以隨時觀察密封情況和回收導熱油。
采用自熱散熱結構，改變了傳統的水冷卻結構，使結構簡單，體積小，節約運行費用，性能好，使用可靠。
LQRY系列熱油泵，(1)采用填料密封和機械密封相結合的形式，填料密封用耐高溫的填料，具有良好的熱態追應性，而機械密封則采用機械強度高，耐磨性好的硬質合金材料，保證了高溫情況下的密封性能。
(2)采用第三代聚四氟乙烯（簡稱PTFE)做唇形密封，使密封性能產生了飛躍，比橡膠類密封可靠性提高25倍，耐腐蝕性能極強。

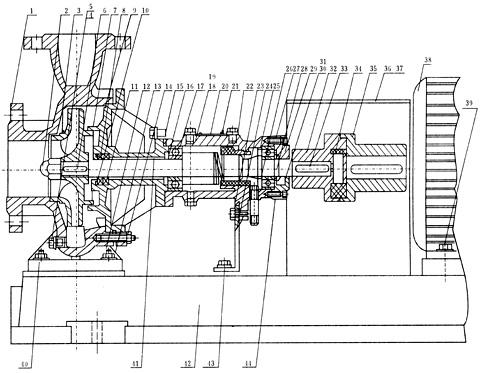

LQRY系列熱油泵（導熱油泵）--結構圖
| 1 | 泵體 | 2 | 蓋形螺母 | 3 | 葉輪 | 4 | 螺塞 | 5 | 鋁熱圈 |
| 6 | 平鍵 | 7 | 泵蓋 | 8 | 孔用彈性檔圈 | 9 | 鋁墊圈 | 10 | 壓圈 |
| 11 | 墊料 | 12 | 螺母 | 13 | 墊圈 | 14 | 螺栓 | 15 | 螺栓 |
| 16 | 泵軸 | 17 | 球軸承 | 18 | 軸承座 | 19 | 墊片 | 20 | 鋁牌 |
| 21 | 鉚釘 | 22 | 機械密封 | 23 | 螺栓 | 24 | 撐酶 | 25 | 墊圈 |
| 26 | 導油管 | 27 | 螺釘 | 28 | 墊圈 | 29 | 橡膠密封 | 30 | 軸承蓋 |
| 31 | 墊片 | 32 | 泵聯軸器 | 33 | 平鍵 | 34 | 彈性塊 | 35 | 電機聯軸器 |
| 36 | 罩殼 | 37 | 螺釘 | 38 | 電動機 | 39 | 螺栓 | 40 | 螺柱 |
| 41 | 墊圈 | 42 | 底座 | 43 | 墊圈 | 44 | 彈性擋圈 |
LQRY型導熱油泵該泵可廣泛使用于石油、油脂、鍋爐、建筑、養路、制藥、塑料、橡膠、含成纖維紡織、印染，食品等工業領域，是一種理想的熱載體介質循環泵。使用溫度≤350℃。
